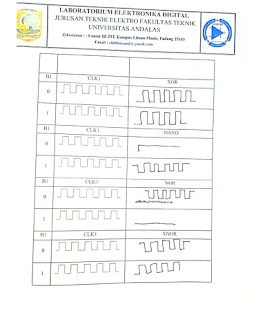

1. Jurnal
2. Alat dan Bahan
1. Logic Probe
Alat yang digunakan untuk menganalisa Logika keluaran ( Boolean 1 dan 0) atau logika 1 dan 0
2. SW-SPDT
Single Pole Double Throw, yaitu Saklar yang memiliki 3 Terminal. Saklar jenis ini dapat digunakan sebagai Saklar Pemilih.
3. Inverter (Gerbang NOT)
Gerbang NOT disebut juga dengan Inverter (Pembalik) karena menghasilkan Keluaran (Output) yang berlawanan (kebalikan) dengan Masukan atau Inputnya. Berarti jika kita ingin mendapatkan Keluaran (Output) dengan nilai Logika 0 maka Input atau Masukannya harus bernilai Logika 1
4.Gerbang AND
Gerbang AND memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0. Simbol yang menandakan Operasi Gerbang Logika AND adalah tanda titik (“.”) atau tidak memakai tanda sama sekali. Contohnya : Z = X.Y atau Z = XY
5. Gerbang OR
Gerbang OR memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang OR akan menghasilkan Keluaran (Output) 1 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus bernilai Logika 0. Simbol yang menandakan Operasi Logika OR adalah tanda Plus (“+”). Contohnya : Z = X + Y
6. Gerbang NAND
NAND adalah NOT AND atau BUKAN AND, Gerbang NAND merupakan kombinasi dari Gerbang AND dan Gerbang NOT yang menghasilkan kebalikan dari Keluaran (Output) Gerbang AND. Gerbang NAND akan menghasilkan Keluaran Logika 0 apabila semua Masukan (Input) pada Logika 1 dan jika terdapat sebuah Input yang bernilai Logika 0 maka akan menghasilkan Keluaran (Output) Logika 1.
7. Gerbang NOR
Arti NOR adalah NOT OR atau BUKAN OR, Gerbang NOR merupakan kombinasi dari Gerbang OR dan Gerbang NOT yang menghasilkan kebalikan dari Keluaran (Output) Gerbang OR. Gerbang NOR akan menghasilkan Keluaran Logika 0 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin mendapatkan Keluaran Logika 1, maka semua Masukan (Input) harus bernilai Logika 0.
8. Gerbang XOR
X-OR adalah singkatan dari Exclusive OR yang terdiri dari 2 Masukan (Input) dan 1 Keluaran (Output) Logika. Gerbang X-OR akan menghasilkan Keluaran (Output) Logika 1 jika semua Masukan-masukannya (Input) mempunyai nilai Logika yang berbeda. Jika nilai Logika Inputnya sama, maka akan memberikan hasil Keluaran Logika 0
9. Gerbang XNOR
Gerbang X-OR, Gerbang X-NOR juga terdiri dari 2 Masukan (Input) dan 1 Keluaran (Output). X-NOR adalah Exclusive NOR dan merupakan kombinasi dari Gerbang X-OR dan Gerbang NOT. Gerbang X-NOR akan menghasilkan Keluaran (Output) berlogika 1 jika semua Masukan atau Inputnya bernilai Logika yang sama dan akan menghasilkan Keluaran (Output) Logika 0 jika semua Masukan atau Inputnya bernilai Logika yang berbeda. Hal ini merupakan kebalikan dari Gerbang X-OR (Exclusive OR3. Rangkaian Simulasi
4. Video Penjelasan
5. Prinsip Kerja
Jelaskan Prinsip Kerja setiap Gerbang logika !
a. Gerbang AND
Gerbang AND akan berlogika 1 apabila kedua inputnya bernilai satu juga atau juga dapat kita sebut prinsip perkalian Gerbang AND akan berlogika 0 ketika salah satu inputnya dapat berupa 0
b. Gerbang NAND
Prinsip gerbang logika NAND adalah kebalikan dari nilai AND. dimana jika nilai gerbang AND adalah 1 maka gerbang NAND nilainta 0 dan sebaliknya
c. Gerbang NOR
Prinsip gerbang NOR merupakan kebalikan nilainya dengan nilai gerbang OR
d. Gerbang NOT
Prinsip dari gerbang NOT merupakan kebalikan dari nilai inputnya seperti jika inputnya bernilai 1 maka outputya bernilai 0
6. Link Download
File Datasheet OR download
File Datasheet NOR download
File Datasheet XNOR download
