Pendeteksi Kebocoran Gas Menggunakan senos mq-8

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Simulasi Rangkaian

5. Video

6. Link Download

1. Tujuan

• Untuk Mengetahui cara membuat rangkaian menggunakan sensor MQ-8
• Untuk mempelajari prinsip kerja sensor MQ-8
• Untuk mempelajari cara membuat simulasi sensor MQ-8

2. Alat dan Bahan

2.1 Alat Yang Digunakan

Ground



DC

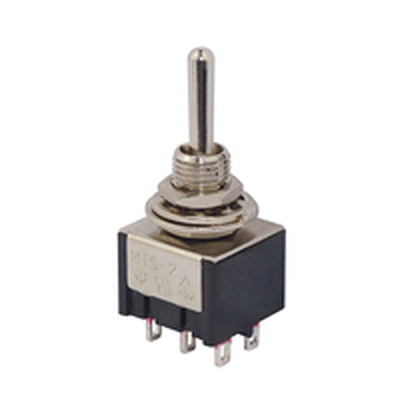

Logic Toggle


        Spesifikasi dari Logic Toggle :

1. Jumlah pin : 6
2. Konfigurasi : SPST
3. Tipe : Toggle
4. Logika : 0-1

DC Voltmeter



Spesifikasi :

Dimensi : 50 mm x 50 mm (depan).
Diameter : 45 mm ( belakang).
Tegangan : 15 V AC/DC

2.2 Bahan Yang Digunakan

Resistor

Spesifikasi dari Resistor :
Resistance : 10 kOhm
Power Rating : 250 mW (1/4 W)
Tolerance : 0.1 %
Temperature Coefficient : 15 PPM / C
Voltage Rating : 250 V
Operating Temperature Range : - 55 C to + 155 C
Length : 7.1 mm
Diameter : 2.3 mm

Relay

Spesifikasi :


1. Size: 42mm(L) x 42mm(W) x 42mm(H) {about 1.65''(L) x 1.65''(W) x 1.65''(H) }
2. Diameter Stud: 6mm / 0,24 "
3. tegangan: 12V DC
4. Nilai Saat Ini: 200A
5. Kontak Beralih Sekarang: 150A

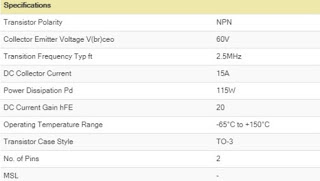

 NPN

    Spesifikasi :

Battery

Spesifikasi


1. Voltage : 12 Volt
2. Capacity : 200 Ah
3. Dimension (mm) = 522  (L) x 238  (W) x 220  (H)
4. Terminal Size : T11
5. Type Terminal : O
6. Weight : 59 Kg
7. Resistan = 3.3 mΩ

LED - red


Spesifikasi dari LED :
• Tegangan : 3 - 3.5 volt
• arus : 15 - 18 mA
• 2 pin
• Merah : 1,8 V – 2,1 V.

LED - Green




Spesifikasi :


1. Jenis: Common Cathode 2. Tegangan: 2.8V - 3.5V 3. Diameter: 5mm 4. Tipe: Clear Round Hat 5. Jumlah Pin: 4

Sensor MQ-2




Spesifikasi :


1. Input Voltage: DC5V
2. Current: 150mA
3. DO Output: TTL 0 and1 (0.1 and 5V)
4. AO Output: 0.1 - 0.3V



        Simbol LED di Proteus :



Logic Toggle

  berfungsi sebagai untuk memutuskan alur energi yg menyambung ke IC, atau untuk menghubungkannya. Jadi logic toggle pada dasarnya adalah alat penyambung atau pemutus alur.


        Simbol Logic Toggle di proteus :



Ground

Ground adalah suatu sistem instalasi listrik yang bisa meniadakan beda potensial sebagai pelepasan muatan listrik berlebih pada suatu instalasi listrik dengan cara mengalirkannya ke tanah sehingga istilah sehari hari yang sering digunakan yaitu pentanahan atau arde.


        Simbol ground di proteus :

Resistor

       Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik.


Rumus Resistor:
Seri : R_total = R₁ + R₂ + R₃ + ….. + R_n
Paralel: 1/R_total = 1/R₁ + 1/R₂ + 1/R₃ + ….. + 1/R_n




          Simbol Resistor di Proteus :






Battery

          Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda.

           Simbol Battery di proteus :



Relay

    Relai adalah suatu peranti yang menggunakan elektromagnet untuk mengoperasikan seperangkat kontak sakelar. Susunan paling sederhana terdiri dari kumparan kawat penghantar yang dililit pada inti besi.

            Simbol Relay di Proteus :



Sensor MQ-2

Sensor MQ-2 adalah sensor yang digunakann untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat langsung diatur sensitifitasnya dengan memutar trimpotnya. Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke. Sensor MQ2 memiliki symbol seperti gambar di bawah ini :

Berikut ini adalah gambar grafik respon sensitifiras sensor MQ2

DC

Generator DC merupakan sebuah perangkat mesin listrik dinamis yang mengubah energi mekanis menjadi energi listrik. Generator DC menghasilkan arus DC / arus searah.

    Simbol DC di proteus :





DC Voltmeter

    Voltmeter DC yaitu alat ukur biasa digunakan untuk mengukur tegangan DC dengan cara mengukur beda potensial dari tegangan DC antara 2 titik suatu beban listrik atau rangkaian elektronika. Penambah sebuah tahanan seri atau pengali (multiplier), mengubah gerakan d’arsonval menjadi sebuah voltmeter arus searah.

Rumusnya ialah

V = Im (Rs + Rm)

ket :

Im  : arus defleksi dari alat ukur

Rm : tahanan dalam alat ukur

Rs   : tahanan pengali

V    : tegangan rangkuman maksimum dari instrument.

    Simbol DC voltmeter pada proteus :



4. Percobaan

Langkah - Langkah

1) Masukkan semua alat dan bahan ke skema rangkaian.

2) Ke terminals mode untuk mengambil ground, lalu ke generator mode untuk mengambil DC, dan ke instrument untuk mengambil voltmeter, letakkan pada skema rangkaian.

3) Sambungkan setiap kabel pada alat dan bahan.

4) Sebelum diuji, ubah string pada resistor menjadi 250, ubah DC menjadi 10 volts

5) Masukkan program file sensor gas pada program file dalam sensor MQ-8

6) Rangkaian sudah dapat diuji.

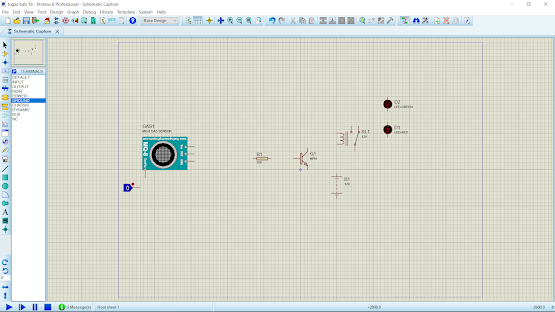

Rangkaian Simulasi

4.2.1 Foto Rangkaian

4.2.2 Prinsip Kerja Rangkaian

    Pada rangkaian ini akan mendeteksi gas hidrogen dari percobaan elektroda platina + larutan HCl. Jika gas terdeteksi oleh sensor, maka akan megalirkan arus ke resistor, lalu ke npn, lalu ke relay, dan membuat LED green menyala.

5. Video

6. Download

 Download File Rangkaian [here]

 Download Video 1 [here]

 Download Video 2 [here]

 Download Datasheet [here]

 Download HTML [here]
