1. Jurnal
2. Alat dan Bahan
- IC J-K Flip Flop.
Kelebihan JK Flip-flop adalah tidak adanya kondisi terlarang atau yang berarti di beri berapapun inputan asalkan terdapat clock maka akan terjadi perubahan pada keluarannya / outputnya. berikut adalah symbol dan tabel kebenaran dari JK Flip-Flop.
- IC D Flip Flop.
D flip flop IC 7474 adalah Perangkat TTL. Ini memiliki input data dan jam; input ini disebut sinkron karena mereka beroperasi selangkah dengan pulsa clock, sedangkan preset dan reset adalah input asinkron. Mereka tidak tergantung pada pulsa clock.
- Panel 2203D.
- Power Supply.
- Input Switch.
- Jumper
- IC J-K Flip Flop.
Kelebihan JK Flip-flop adalah tidak adanya kondisi terlarang atau yang berarti di beri berapapun inputan asalkan terdapat clock maka akan terjadi perubahan pada keluarannya / outputnya. berikut adalah symbol dan tabel kebenaran dari JK Flip-Flop.
- IC D Flip Flop.
D flip flop IC 7474 adalah Perangkat TTL. Ini memiliki input data dan jam; input ini disebut sinkron karena mereka beroperasi selangkah dengan pulsa clock, sedangkan preset dan reset adalah input asinkron. Mereka tidak tergantung pada pulsa clock.
- Panel 2203D.
- Power Supply.
- Input Switch.
- Jumper

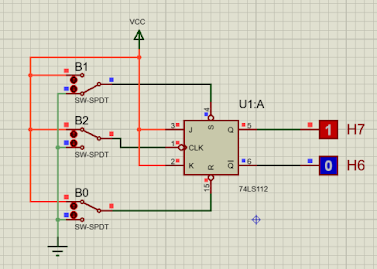

3. Rangkaian Simulasi
4. Prinsip Kerja
T Flip-flop merupakan
rangkaian flip-flop yang telah di buat dengan menggunakan flip-flop J-K
yang kedua inputnya dihubungkan menjadi satu maka akan diperoleh flip-flop yang
memiliki watak membalik output sebelumnya jika inputannya tinggi dan outputnya
akan tetap jika inputnya rendah
5. Video Penjelasan
6. Analisa
1). Apa yang terjadi jika B1 diganti CLK pada kondisi 2 ?
jawab :
jika diganti dengan CLK maka Outputnya Q akan berubah - ubah 0 dan 1
2). Bandingkan hasil percobaan dan teori
jawab :
Hasil percobaan dan teori semuanya sama, maka dapat dikatakan bnar percobaan yang dilakukan
3). Apa fungsi masing - masing kaki flip - flop yang digunakan?
jawab :
Kaki R : Untuk menentukan kondisi reset
Kaki S : Untuk menentukan kondisi set
Kaki CLK : Untuk kondisi Clock
Kaki Q dan Q aksen : Untuk menampilkan Output yang dihasilkan
7. Link Download
file video download
file datasheet download
